產品簡介>>>

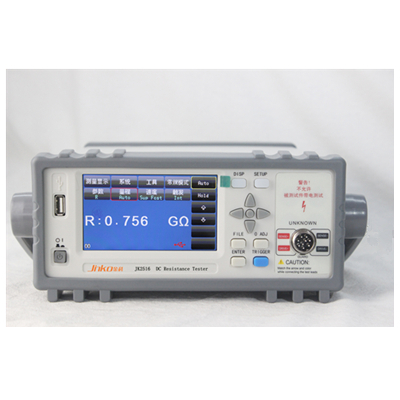

JK2516 系列是一款高精度直流電阻測試儀?？捎糜跈z測線圈、電感、變壓器、電機、繼電器接觸電阻、接插件電阻、保險絲、線纜電阻、印制板線電阻、焊孔電阻、導電膜、金屬探傷等。是一種高速度、高精度、高性能的低電阻測試儀，可滿足生產線質量保證、進貨檢驗及實驗室測量要求，也適用于自動化設備測試。
性能特點>>>
* 全新 32 位核心處理器，數據完全比對國外一流設備
* U 盤可擴展 500 多組測試文件保存
* 4.3 英寸（液晶分辨率 480*272）真彩 TFT 顯示器
* U 盤直接保存測試結果，保存更方便
* 最高 0.05%的基本測量準確度
* 內建比較器,分選 HI、LO、IN
* 可通過 USB HOST 來實現儀器軟件版本的升級和更新
* U 盤可支持格式 FAT32 文件系統
* 標配RS232C、HANDLER、USB HOST，(選配USB DEVICE）
技術參數>>>
型號 | JK2516 | JK2516C | JK2516A | JK2516B |
測量范圍 | 0.1μΩ-1.0GΩ | 0.1μΩ-110MΩ | 0.1μΩ-2MΩ | 1μΩ-20kΩ |
基本精度 | 0.1μΩ - 110M 0.05% 110M - 1.0GΩ 0.5% | 0.05% | 0.05% | 0.05% |
讀數位數 | 5 1/2位 最大115000 數顯示位數 | |||
測量速度 | 4-35次/秒 | |||
測量模式 | 溫補、常規、基準 | 常規 | ||
量程方式 | 自動、保持、手動選擇 | |||
觸發方式 | 內部、手動、外部 | 內部、外部 | ||
延時時間 | 0—9999ms, 以1ms步進 | |||
校準功能 | 短路清零，歸零，負載校正 | |||
溫度測量 | -10.0℃~-99.9℃，傳感器：PT100 準確度：0.2℃ | 無 | ||
溫度補償功能 | 有（電阻測量值轉換為設定溫度時的阻值） | 無 | ||
測試端配置 | 四端(2個檢測端+2個驅動端) 和外部屏蔽接地 | |||
顯示方式 | 直讀，Δ% | |||
量程 測試范圍 | 10mW~1000MW 12個量程檔 | 10mW~110MW 11個量程檔 | 10mW~2MW 9個量程檔 | 20mW~20kW 7個量程檔 |
測試電流 | 1uA — 1A （新款2516B：1uA ~0.5A ） | |||
分選 | 3檔，絕對值/百分比 | |||
顯示器 | 24位真彩色，分辨率為480×272的TFT LCD | |||
存儲器 | U盤500多組 | |||
接口 | 標配 RS232C HANDLER、USB HOST | |||
標準配件 | JK26050S測試電纜,電源線，保修卡，通訊軟件 | |||
可選配件 | 26009BSMD測試鉗，26008ASMD，測試通訊軟件 | |||
尺寸 | 上架尺寸：215mm×87mm×335mm 外形尺寸：235mm×105mm×360mm | |||
常州市金艾聯直流低電阻測試儀10個常見問答
1. 常州市金艾聯出品的直流低電阻測試儀共有幾款產品？
答: 共有4款產品，他們分別是：JK2512 JK2512A JK2512B JK2511D \JK2511各款產品的具體參數請點擊進入：金科直流低電阻測試儀全系列產品 頁面查看。
2. 基本準確度中”+2個字”是什么意義?
答: ”+2個字”指的是顯示的末位允許上下跳動2個數字。
3. 直流電阻測試電流是否恒定的?
答: 測試電流在相應量程的電流是恒定的,共有1A—1ｕA 7種電流.
4. JK2512系列電阻儀分幾個量程，每個量程的測試電流是多少？
答：20毫歐1A,200毫歐-2歐是100mA,20歐姆是10mA,200歐姆是1mA,2K-20K是100uA,200K是10uA。
5. JK25XX系列低電阻測試儀用戶自制探針測試夾具有哪些注意點，具體應怎么樣改制才能保證測試精度？
答：要求探針盡量短，且測試線也要短，四個端子都要直接接到探針上。
6. JK2512測試銅材的接觸電阻時，大電流加在上面會導致銅材有溫升，會使測試數據飄，該怎么解決？
答：降低電流，選擇大量程測試。
7. JK2512系列短路清零有何注意點?
答: JK2512系列短路在清零時,需要注意測試夾頭的方向必須一一對應,否則清不了零。
8. 可不可以測四端電阻器件?
答: 必須將測試夾改制后,才可以測四端電阻器件。
9. JK25XX系列低電阻測試儀那兩款是可以具有通訊接口的？
答: JK2512B和JK2515B標配HANDLER接口，選配RS232、其他機型沒有通訊接口
10. 直流低電阻測試 主要用于檢測什么產品的？
答:金科直流低電阻測試儀全系列產品性能穩定，使用方便，適用于變壓器及電感線圈銅阻、繼電器接觸電阻、開關、接插件接觸電阻、導線電阻、元件焊點接觸電阻、印制板線條及焊孔電阻、金屬探傷等
