產品簡介：

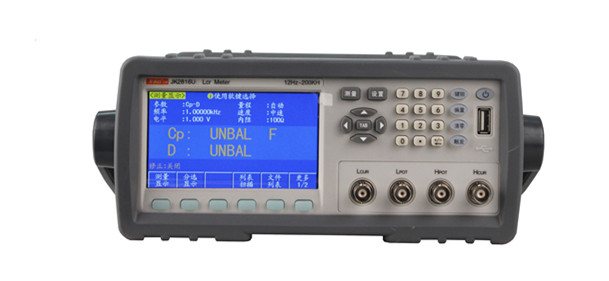

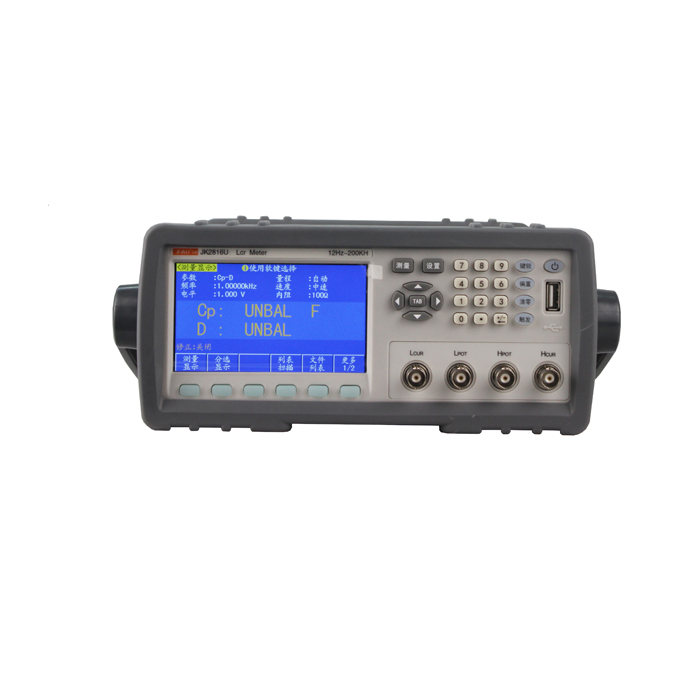

JK2816U是一款用于對各種電子元器件進行檢驗的多功能LCR精密數字電橋。采用4.3英寸TFT LCD顯示器，顯示簡潔、布局典雅。
JK2816U是一種高速、寬頻、6位測試分辨率的阻抗測量?jī)x，40Hz-200kHz頻率以及0.05%的精度可滿足各種場合元件參數檢測的需求。
是一種性價比極高的精密測試儀。
性能特點：
■ 全新32位核心處理器，數據完全比對國外一流設備
■ 4.3英寸真彩TFT顯示器
■ 40Hz－200 kHz
■ 0.05%的基本測量準確度，測試速度快(75次/秒)
■ 測試電壓或電流的自動電平控制ALC功能
■ 30 Ω, 100 Ω,10/100,10/CC四種不同信號源輸出阻抗
■ 內建比較器, 十檔分選及檔計數功能
■ 內部100組設定文件，U盤500組測試文件保存或調用
■ 可通過USB HOST來實現儀器軟件版本的升級和更新
■ U盤實時保存數據,可支持格式FAT16, FAT32文件系統

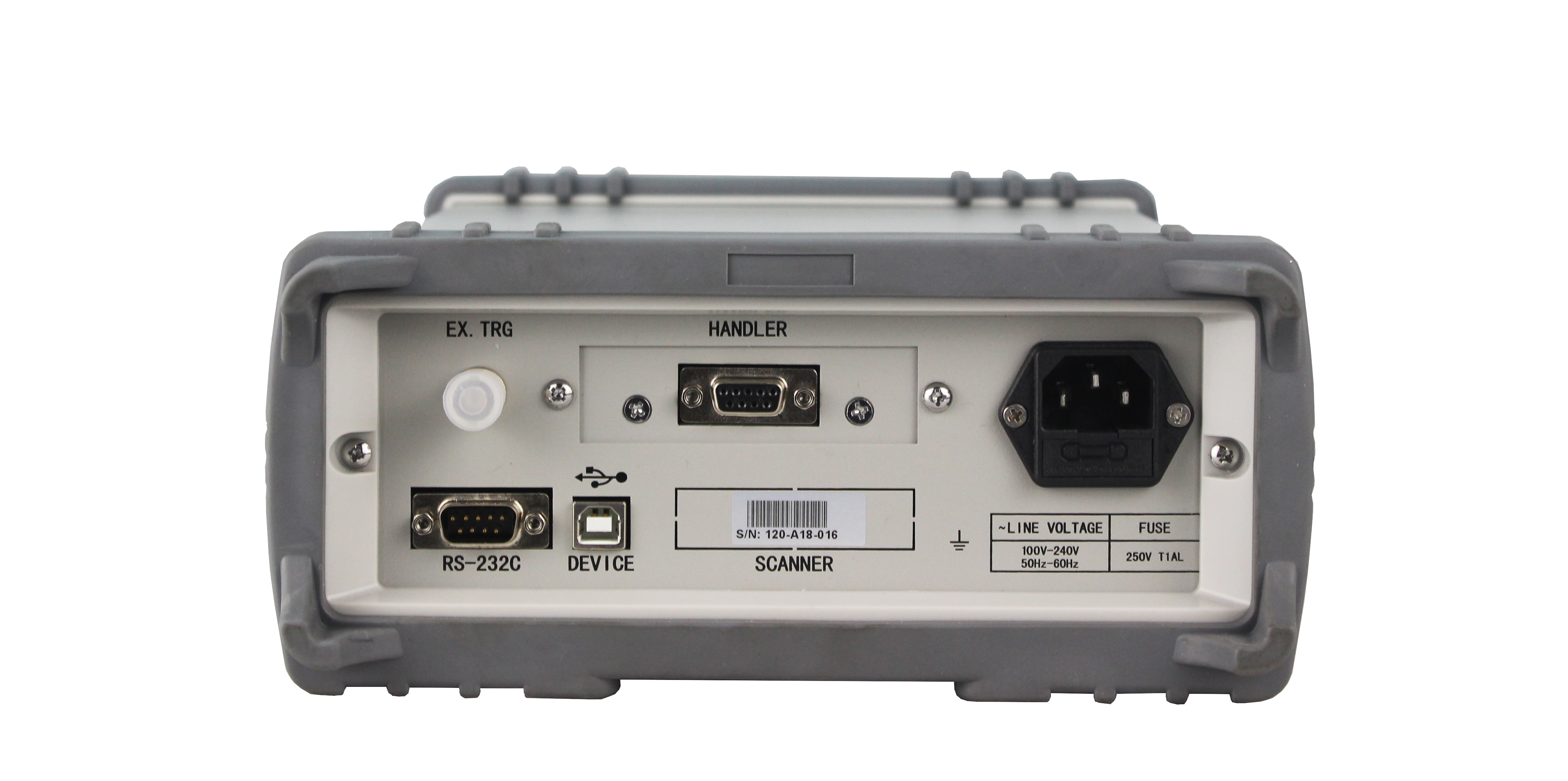

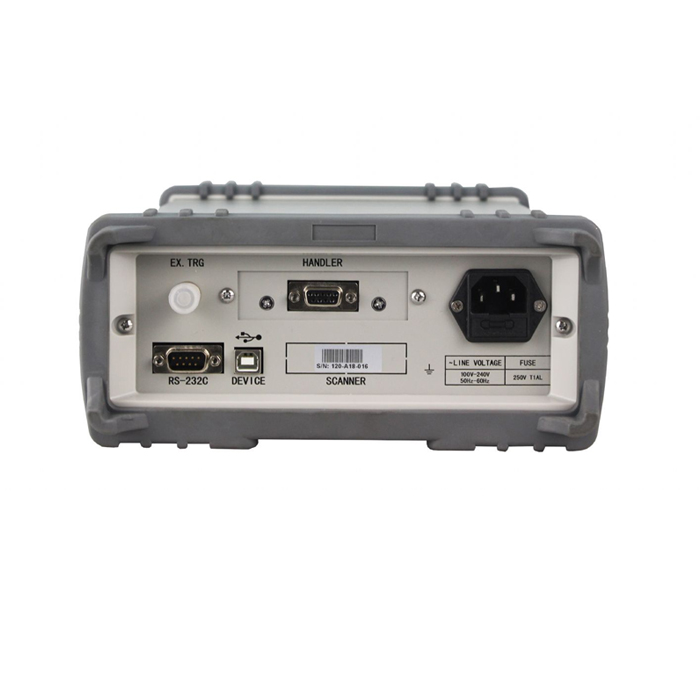

■ 標配RS232C，USB HOST，USB DEVICE，腳踏接口，耳機口；選配HANDLER、GPIB
技術參數:
型號 | JK2826 | JK2828 | JK2819 | JK2816U | JK2817U | |
測試頻率 | 20Hz-5MHz 0.01Hz分辨率 | 20Hz--2MHz 0.01Hz分辨率 | 20Hz-500kHz 0.01Hz分辨率 | 40Hz-200kHz | 100Hz,1kHz,10kHz, 30kHz,40kHz,50kHz,60kHz, 100kHz,120kHz 150kHz | |
測試參數 | |z|, |y|,C,L,X,B,R,G,D, Q,θ,DCR | L,C,R,IZ|,D,Q,X,ESR, θ(Deg),θ (Rad) | ||||
基本測量準確度 | 0.05% | 0.1% | ||||
等效電路 | 串聯，并聯 | |||||
數學功能 | 絕對值偏差，百分比偏差 | |||||
量程方式 | 自動，保持，手動選擇 | |||||
觸發方式 | 內部，手動，外部，總線 | |||||
測量速度(≧1kHz) | 快速: 75次/秒，中速: 12次/秒，慢速: 3次/秒 | |||||
平均次數 | 1 -255 | |||||
延時時間 | 0-60s, 以1ms 步進 | |||||
校準功能 | 開路/短路/負載 | |||||
列表掃描 | 10點列表掃描功能 | 4點列表掃描功能 | ||||
顯示方式 | 直讀, △,△%, V/I (被測電壓/電流監視) | |||||
顯示器 | 800X480 RGB 7英寸16: 9 TFT LCD顯示器 | 6位顯示,4.3英寸真彩 | 5位顯示，4.3英寸真彩 | |||
測試信號 | ||||||
輸出阻抗 | 30Ω, 50Ω,100 Ω 10 /CC可選擇 | 30Ω, 100 Ω 可選擇 | ||||
測試信號電平 | 正常: 5mV-2 v 準確度: 10%, 1 mV步進 恒電平: 10mV-1 V 準確度: 5%, 1 mV步進 | 0.1V、0.3V、1V | ||||
直流偏置源 | 內部 | 0v, 1.5V, 2V, 準確度: 1% | 無 | |||
選配 | 土5V (土100mA) 直流偏壓源選件 | 無 | ||||
1A:0-1A直流偏流源選件 | 無 | |||||
顯示范圍 | ||||||
|Z|, R, X | 0.01mΩ一99.9999 MΩ | 0.1mΩ一99.999 MΩ | ||||
DCR | 0.001mΩ一99.9999 MΩ | 無 | ||||
|Y|,G, B | 0.00001μS -99.9999S | 無 | ||||
C | 0.00001pF -9.9999F | 0.01pF -9.9999F | ||||
L | 0.00001μH -9999. 99H | 0.01μH -99999 H | ||||
D | 0.00001一9.9999 | 0.0001一9.9999 | ||||
Q | 0.00001一9999.9 | 0.0001 一9999.9 | ||||
θ (DEG) | -179.999°一179. 999° | -179.99°一179. 99° | ||||
θ (RAD) | -3.14159一3.14159 | -3.1416一3.1416 | ||||
其他 | ||||||
比較器功能 | 十檔: (九檔合格，- -檔不合格)，另有AUX檔 | 5檔分選功能 | ||||
多參數 | 可任意選擇四個參數進行同時測量并顯示 | |||||
曲線掃描功能 | 多種測試條件下，對被測件進行圖形掃描分選無 | 無 | ||||
存儲器 | 內部存儲、USB擴展存儲 | |||||
接口 | 標配RS232C、HANDLER、USB HOST, USB DEVICE、耳機接口、腳踏接口;可選GPIB、LAN | |||||
