產品簡介>>>

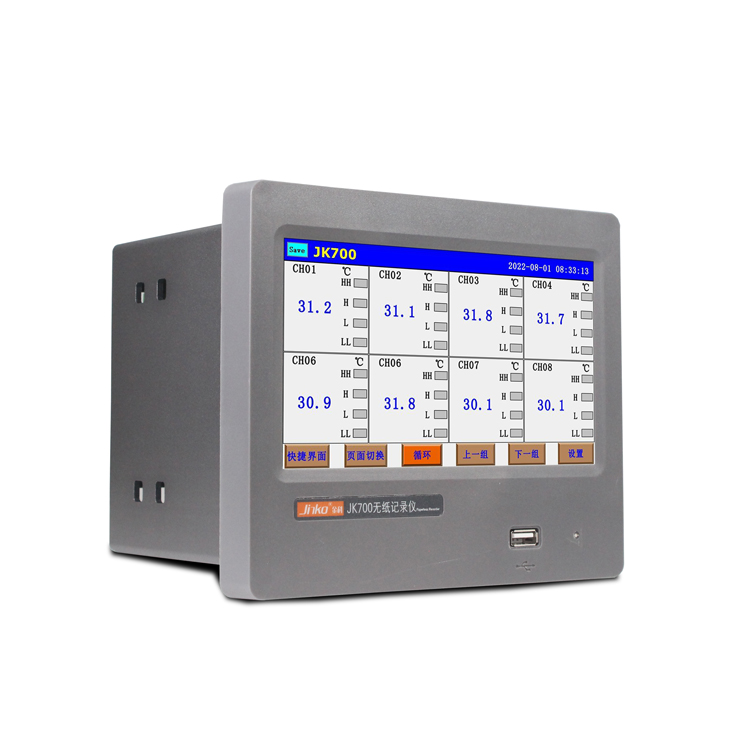

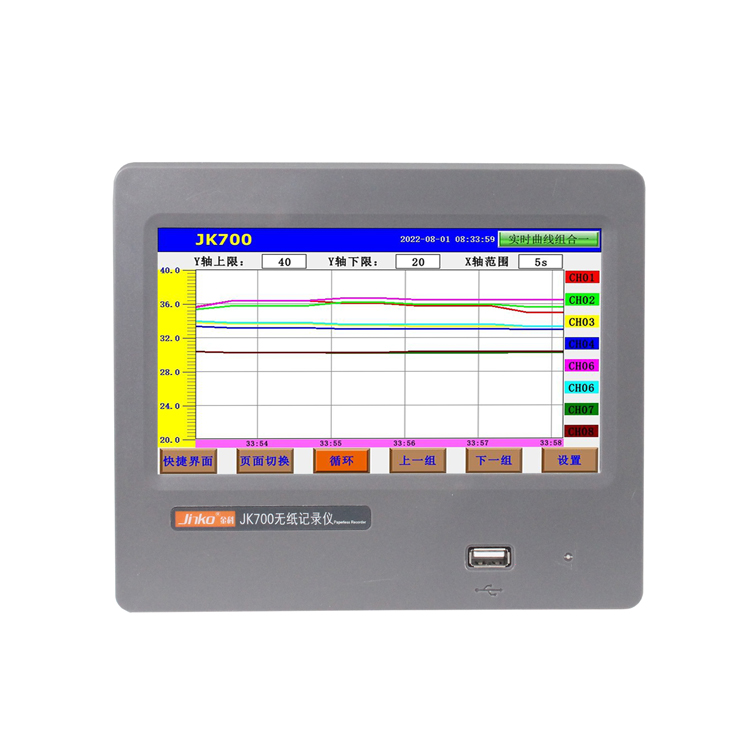

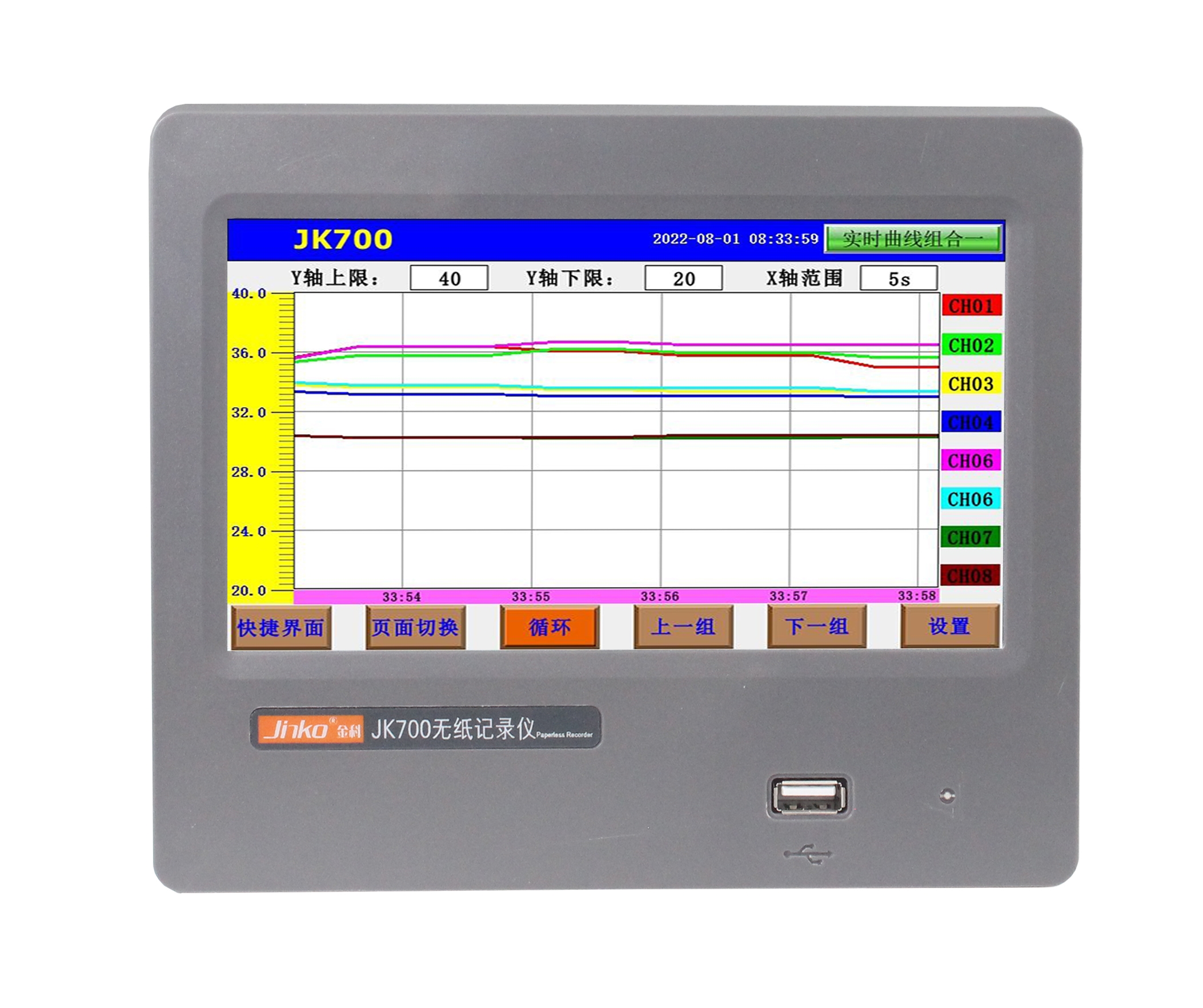

JK700彩屏無紙記錄儀，可輸入標準電流、標準電壓、數字式、熱電偶、熱電阻等還增加了NTC測量，以先進的CPU為核心，基于智能化、數字化、網絡化設計思想，輔以大規模集成電路、JK700無紙記錄儀是將采集的數據/運算數據以時間為基軸記錄在儀器內部的存儲系統中，再把內部的存儲數據，通過運算、模擬后顯示在液晶屏。常用顯示液晶屏比較廣泛。在液晶屏屏幕上，可以顯示數字顯示、棒圖顯示、曲線顯示、報警列表等。7寸液晶觸摸屏面板直接操作，無需多層菜單按鍵切換，具有方便，快捷的特點。大容量FLASH存儲、信號智能調理、SmartBus總線以及高分辨率圖形液晶顯示器的新型智能化無紙記錄儀。JK700可以高精度測量?，采用高精度傳感器、能夠準確測量電流、電壓等數據，電壓分辨率1μV，精度可達0.01%并具有自動校準功能，確保數據準確性??實時曲線記錄?：能夠實時記錄電壓等數據的變化曲線，用戶可以通過曲線圖直觀了解數據變化趨勢，同時支持多種曲線同時顯示，方便對比分析?具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及無線遠程通訊功能。另產品具有體積小、通道多、功耗低、精度高、通用性強、運行穩定、可靠性高等特點，已廣泛應用于食品醫藥、科研生產、科教、環保、實驗(測試)室、電力、冶金、石化、石油、化工、建材、造紙、印染、釀造等行業。
無紙記錄儀, ，溫度采集儀 ,多通道溫升儀、多路數據采集儀產品特點>>>
輸入通道∶ 1~48路模擬量輸入可選
輸入信號∶
1.電流∶0 ~ 20mA
2.電壓∶0 ~ 10V、0 ~100V、0 ~1000mV、0 ~ 100mV
0 ~ 100V、0 ~10V、0 ~5V、0 ~2V、0 ~ 100mV(新款)
3.熱電阻∶Pt100、PT1000
4.熱電偶∶B、S、K、E、T、J、R、N、

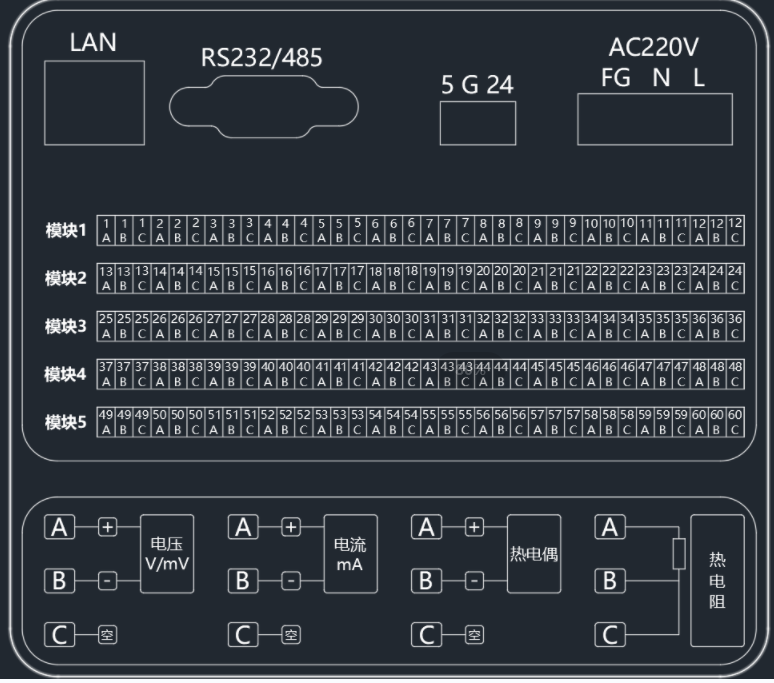

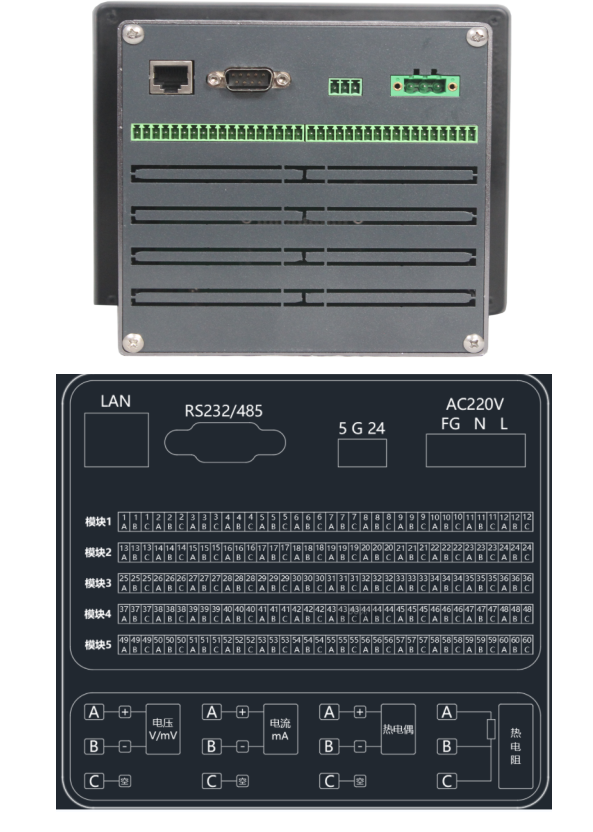

通訊接口∶ RS232/ RS485 /RJ45
報警輸出∶ 1~18路報警可選
采樣周期∶ 1秒，即1秒對各通道采樣一次（JK700H：100ms）

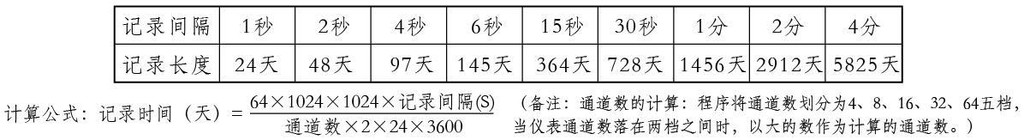

變送輸出∶ 12路變送輸出記錄間隔∶1、2、4、6、15、30、60、120、240秒九檔可供選擇
1路DC 24V配電配電輸出
存儲容量∶內部存儲，存儲容量4GB
供電電源∶AC85~264V，50/60Hz; DC12~24V
外形尺寸∶儀表尺寸186*150mm
開孔尺寸∶138mm*138mm
產品參數>>>
型 號 | JK700 | JK700H |
結構 | 便攜式 | |
顯示器 | 7英寸TFT彩色LCD（800*480像素） | |
采樣 | 1000ms (所有通道） | 100ms(所有通道） |
觸摸屏 | 單點電阻屏 | |
模塊的最大連接數 | 單模塊12（最大測量通道數：48） | |
內部存儲器 | 4GB（可以外接U盤） | |
外部存儲介質 | U盤（最大32GB）（格式：FAT32）、USB接口（/UH選件）：兼容USB 2.0標準（外部存儲介質：USB閃存）鍵盤/鼠標：兼容HID Class Ver.1.1標準） | |
通信功能 | 以太網（10 BASE-T/100 BASE-TX）,兼容IEEE802.3標準（以太網幀格式：DIX） Modbus/TCP（客戶端功能/服務器功能）串行通信:RS-232、RS485 Modbus/RTU（主機功能/從機功能） | |
其他功能 | 安全功能 ：鎖鍵功能 LCD屏保功能時鐘功能：日歷功能、 | |
額定供電電壓 | 100-240VAC（電壓允許范圍：90~132VAC、180~240VAC）DC：24V | |
額定電源頻率 | 50/60Hz | |
功耗 | 最大110VA（240VAC） | 最大60VA（240VAC） |
絕緣電阻 | 在以太網端子、RS422/485、各絕緣端子與地之間：≥20MΩ（500VDC時） | |
耐電壓 | 在電源端子與地之間：3000VAC（50/60Hz）/1 分鐘， 通道間300V | |
外部尺寸（W*H*D） | 186*150*165（mm） | |
開孔尺寸 | 138寬*138高*140深 | |
重量（僅主機） | 約5.5kg | |
輸入種類 | 量程 | 測量量程 | 精度 |
DCV | |||
0~100mV | 0.0001mV~+99.000mV | 0.1%+5個字 | |
0~100V | 0.0001V~+99.9999V | 0.1%+5個字 | |
0~10V | 0.00001V~+9.99999V | 0.1%+5個字 | |
0~1V | 0.0001mV ~ 999.99mV | 0.1%+5個字 | |
DCI | 4~20mA | 4.0001mA~19.999mA | 0.1%+5個字 |
JK700無紙記錄儀模擬輸入規格 | ||||
項目 | 內容 | |||
輸入方式 | 光電繼電器掃描方式，全通道絕緣輸入,平衡輸入 | |||
模式輸入端子形狀 | 3.81mm插拔式接線端子 | |||
測量范圍 | 電壓 | 0.001V-100V | ||
熱電阻 | 種類（三線制）：PT100 、PT1000、NTC | |||
熱電偶 | 種類:K、S、E、T、R、S、B、N | |||
溫度分辨率：0.01℃ | ||||
電流 | 0 -20.00mA | |||
采樣速率 | 最快100ms (所有通道) | |||
溫度（熱電偶） | 種類 | 測量溫度范圍（TS:測量溫度） | 測量準確度 | |
R | 0≤TS≤100℃a | ±5.2℃ | ||
100<TS≤300℃ | ±3.0℃ | |||
300<TS≤1600℃ | ±(0.05% of rdg.+2.0℃) | |||
S | 0≤TS≤100℃ | ±5.2℃ | ||
100<TS≤300℃ | ±3.0℃ | |||
300<TS≤1760℃ | ±(0.05% of rdg.+2.0℃) | |||
B | 400≤TS≤600℃ | ±3.5℃ | ||
600<TS≤1820℃ | ±(0.05% of rdg.+2.0℃) | |||
K | -200<TS≤0℃ | ±(0.05% of rdg.+2.0℃) | ||
0<TS≤1370℃ | ±(0.05% of rdg.+1.0℃) | |||
E
| -200≤TS≤-100℃ | ±(0.05% of rdg.+2.0℃) | ||
-100<TS≤800℃ | ±(0.05% of rdg.+1.0℃) | |||
T | -200≤TS≤-100℃ | ±(0.5% of rdg.+1.5℃) | ||
-100<TS≤400℃ | ±(0.1% of rdg.+0.5℃) | |||
J | -200≤TS≤-100℃ | ±2.7℃ | ||
-100<TS≤100℃ | ±1.7℃ | |||
100<TS≤1100℃ | ±(0.05% of rdg.+1.0℃) | |||
N
| -200≤TS<0℃ | ±(0.1%of rdg.+2.0℃) | ||
0≤TS≤1300℃ | ±(0.1% of rdg.+1.0℃) | |||
標準接點補償準確度 | ±0.5℃ | |||
PT100 | -100<TS≤100℃ | ±0.2℃ (需提前告知) | ||
NTC | -35℃~130℃ | 范圍精度根據不同的NTC | ||
A/D轉換器 | 方式：ΔΣ方式，16Bit(有效分解能力：±范圍內約1/40000) | |||
最大輸入電壓 | 輸入端子＋／－之間 | -110V~100V:p-p | ||
通道間（1-1/(-1) | 60Vp-p | |||
輸入端子／GND之間 | 60 Vp-p | |||
最大電壓 （耐電壓） | 通道間 | 350Vp-p(1分鐘內） | ||
輸入端子／GND之間 | 350Vp-p(1分鐘內） | |||
