產品簡介：
JK208采集模組分為主機JK200和數據采集模塊JK208T組成， JK208T采集模塊采用24位高精度AD采樣芯片，精度可達到萬分之五，差分隔離技術，
讓采樣更穩定，更精準。通道類型支持熱電阻信號、熱電偶信號、電流信號、電壓信號任意切換。通道個數自由組合，最大支持256通道同時采集。
應用領域：
JK208采集模組廣泛用于工業自動化設備，及精密自動化系統中采集相關數據。
JK208技術參數 | |
有效分辨率 | 16位 |
系統通道 | 最多256路 |
模塊通道 | 獨立配置8路 |
輸入信號 | 熱電偶：K,E,R,B,N,T,E,J,S 熱電阻：Pt100 電 流：0.01mA~20mA 電 壓：0.01mV~100V |
通信方式 | WIFI、LORA、ZIGBEE、4G、以太網、RS485 (可選） |
通信距離 | 500m (無遮擋) |
網絡拓?fù)?/span> | 點對點、點對多點、對等和Mesh網絡 |
測量精度 | ±0.2%F.S |
零漂移 | ±3uV/°C |
采樣周期 | 1-19999s自主設定 |
隔離電壓 | 最大承受電壓300Vdc |
滿量程漂移 | ±25ppm/°C;92dB (最小CMR@50/60Hz) |
記錄模式 | PC軟件記錄 |
波特率 | 1200,2400,4800,9600,38400,57600,1 15200bps |
電源 | +5/DC或24V/DC |
功耗 | 小于1.2W |
帶寬 | 13.1 Hz@50Hz 15.72Hz@60Hz |
重量 | 0.185Kg |
機體材質 | 氧化鋁合金 |
外形尺寸 | 110mm *118mm*26mm(長*寬*高) |
工作溫度 | -10°C~+70C |
工作濕度 | 5~95%無結露 |
產品型號 | 型號說明 | 備注 |
JK208T-R | RS485通訊 、USB通訊 | 標配 RS485 TYPE-C 接口 |
JK208T-Z | ZIGBEE無線通訊 | |
JK208T-L | LORA無線通訊 |
產品型號 | 規格參數 |
通信接口特性
| (1) RS-485接口 RS-485(2線)雙口并聯 通訊參數:9600bps 8,N,1 可達通信距離：1.2公里 通訊協議：MODBuS-RTU 和 JKBUS 設備地址范圍：1~255 RS-485通信線上浪涌、靜電（4000V）保護 (2) USB接口（金屬外殼標配） 標準TPYE-C接口，可用于通訊、參數配置、設備供電 通訊參數：9600bps 8,N,1 通訊協議：Modbus RTU協議 |
數據采樣口特性 | 通道數: 8路差分 AD等級：24位高精度專用IC 采樣模式：輪巡式獨立采樣 采樣對象：見下表1 采樣精度：見下表1 采樣速率：100HZ 通道間隔離電壓：400V AC/DC 與供電電源隔離電壓：1500V DC 故障與過壓保護：承受電壓±15V 輸入阻抗：大于2M（電壓型） 小于50Ω（電流型） 溫漂：±25PPM/℃ 年漂：±100ppm/Y 靜電防護：2000V |
電源特性 | 電源：直流＋8V~＋28Vdc（端子）、+5V（USB） 功耗：0.15W |
環境特性 | 工作環境：-20℃～70℃ 0～95%RH無結露 儲存環境：－25℃～85℃ 0～90%RH無結露 |
機械特性 | 殼體材料：ABS/鋁型材 外殼顏色：暗灰色/錆色 尺寸：90*63*25mm/121.7*80*25.6mm 嵌殼體安裝方式：嵌入式/國標C45導軌安裝 防護等級：IP40 防火等級：UL94 |
認證資料 | 通過CE、ROSH認證 |
輸入類型 | 測量范圍 | 測量精度 | 示值 | |
測
| 0-1V | -1.1V~ 1.1V | 0.01%F.S ±2字 | |
0-5V | -6V~ 6V | 0.01%F.S ±2字 | ||
0-100V | -110V~110V | 0.05%F.S ±2字 | ||
4-20mA | -24mA~24mA | 0.05%F.S ±2字 | ||
K | -60℃至+1372℃ | 0.05%F.S ±0.5℃ | ||
J | -200℃至+1200℃ | 0.05%F.S ±0.5℃ | ||
E | -200℃至+1000℃ | 0.05%F.S ±0.5℃ | ||
T | -200℃至+400℃ | 0.1%F.S ±0.5℃ | ||
N | -200℃至+1300℃ | 0.05%F.S ±0.5℃ | ||
R | +300℃至+1768℃ | 0.1%F.S ±0.8℃ | ||
S | +300℃至+1768℃ | 0.1%F.S ±0.9℃ | ||
B | +600℃至+1820℃ | 0.1%F.S ±1.0℃ | ||
Pt100 | -200℃至+800℃ | 0.05%F.S ±0.2℃ | ||
Pt1000 | -200℃至+800℃ | 0.05%F.S ±0.2℃ | ||
附注：當測量熱電偶或者熱電阻時，還需加上各類傳感器誤差。
預熱時間 | 30分以上 |
周圍使用溫度 | -20℃至+70℃ |
周圍使用溫度 | 0至95%RH（沒有結露） |

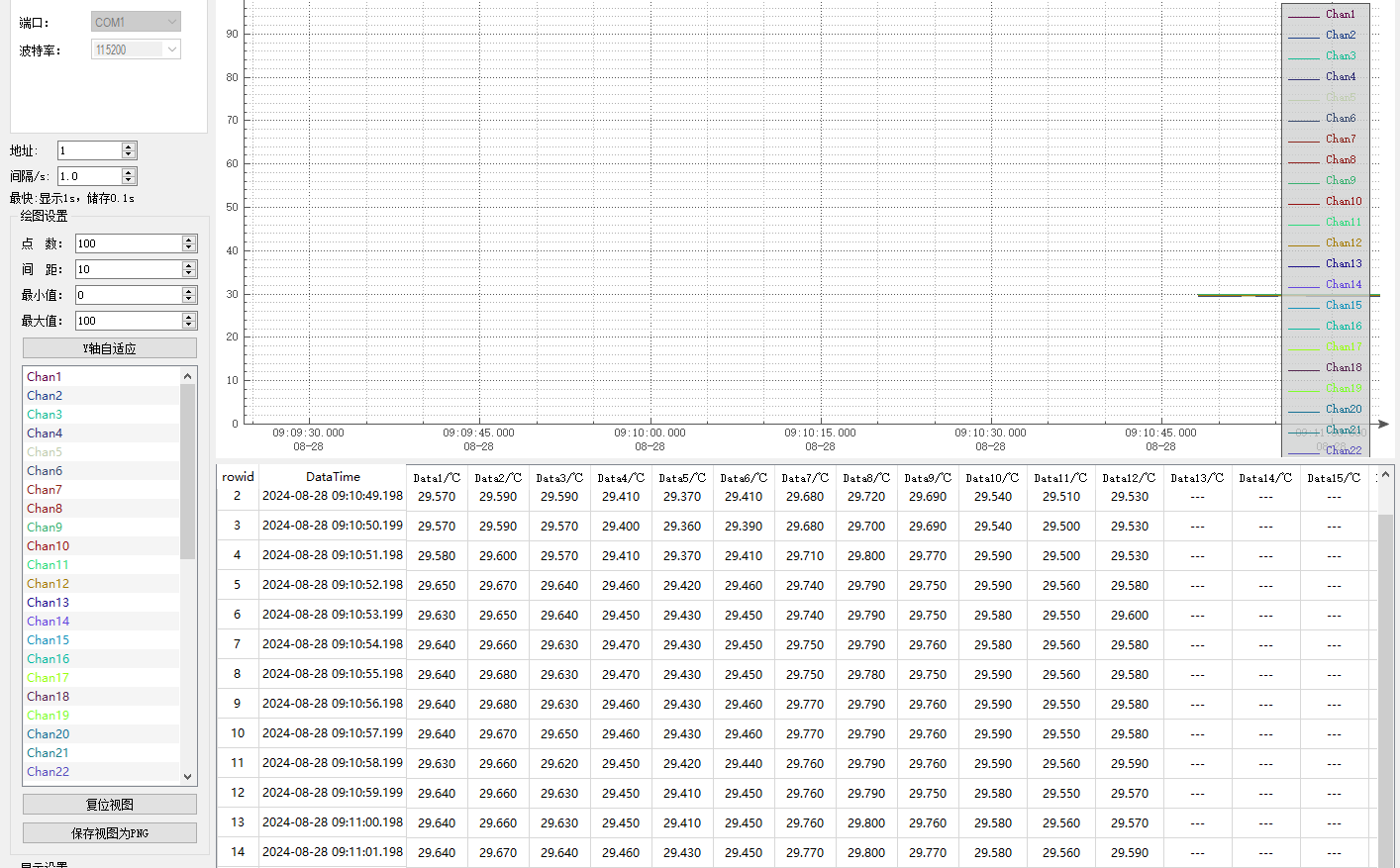

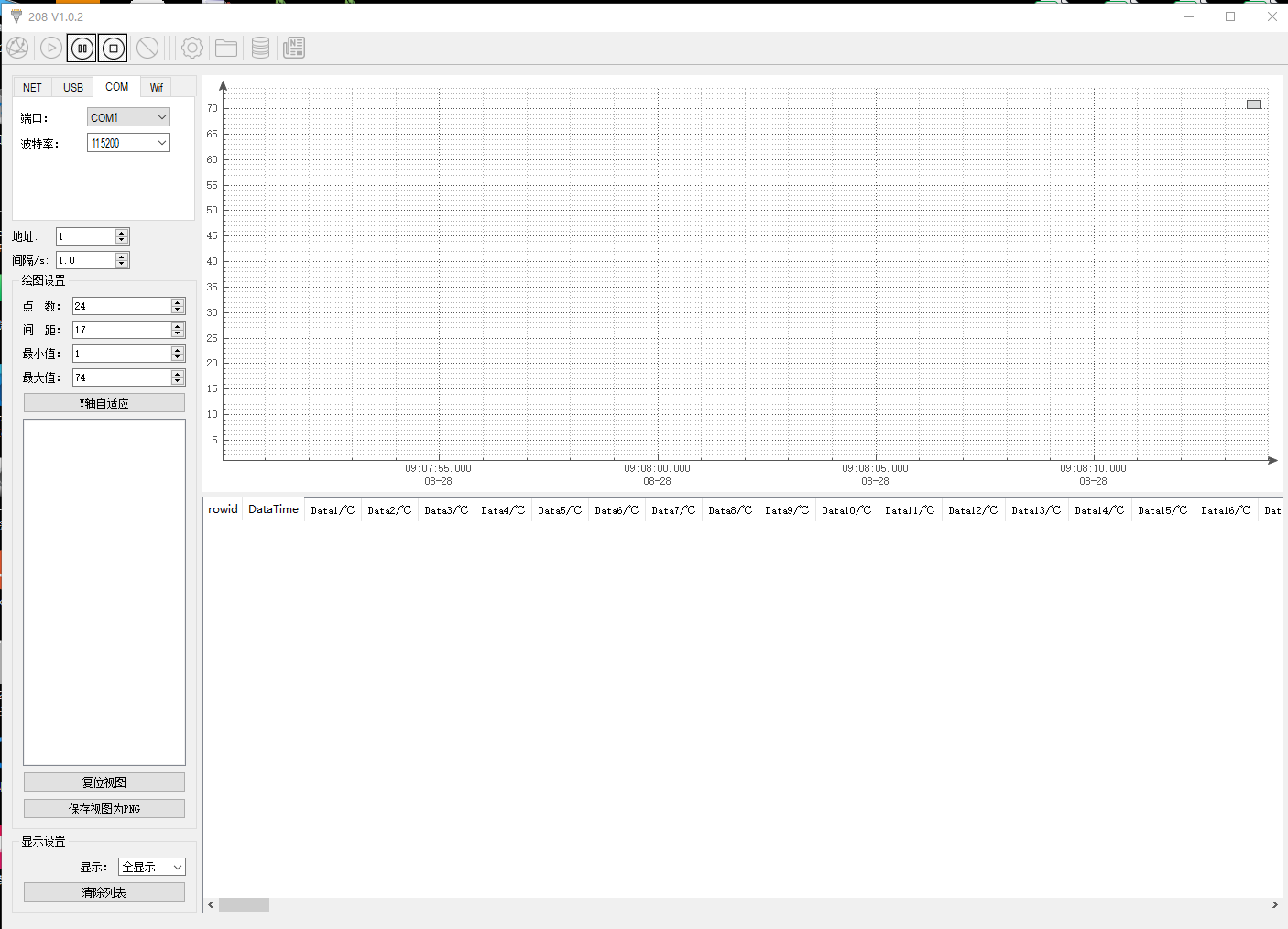

208采集軟件截圖：
