性能特點
? 最多800模擬通道采集
? 每個通道最高1ms同步取樣速度
? 1kHz帶寬
? 1TB內置固態硬盤
? 內置電池? 通用輸入:電壓，熱電偶，PT100-1000，電流(需選裝適配器)(3線或4線)
? 電壓:0.01mV~100V(直接輸入土100V)
? 溫度:熱電偶(所有類型)，Pt100/Pt1000
? 5種報警(輸出)
? 16-bit分辨率
? 10TFT全景觸摸屏
? 豐富的通訊接口:USB，以太網，串口、WiFi
? 鋰電池: 8h待機
? JK Lab軟件(免授權)
多通道手持?jǐn)?shù)據記錄儀專注于過程應用
新一代的JK369記錄儀旨在測試您在過程中所需要記錄的參數：電壓測試傳感器測試（0-100V）,溫度測試（熱電偶，Pt100-Pt1000）,電流測試（選裝分流器）。

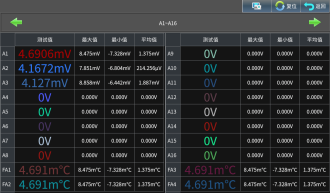

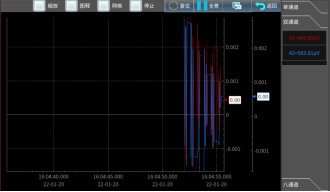

可以直觀地觀察測試結果（圖形和數值）以及在記錄儀內部固態1TB硬盤或USB存儲測試結果，您可以在電腦上通過使用免授權的JK Lab軟件來進行數據轉移和處理
簡單易用
全新的用戶操作界面與超大的觸摸屏使這臺便攜式的JK369數據記錄儀在很多數據記錄軟件上都便于使用，并且可以很方便的傳輸數據。
多種應用
JK369在過程測試領域是一款非常通用的記錄儀:
- 多通道溫度監測和記錄
- 0-100V 傳感器監測和記錄
- 電流測試
全新的JK369記錄儀是通用的多功能數據記錄儀， 它適用于以下應用：
- 電子系統的維修/故障診斷
- 電壓、電流、溫度記錄與監控

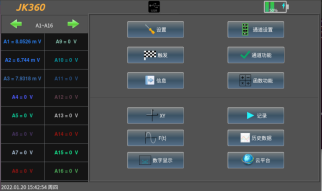

帶有10”觸摸屏：用戶界面非常互動。圖標和符號使瀏覽非常簡單且省時。
JK369 主機部分規格 | |||||
項目 | 內 容 | ||||
輸入方式 | 光電繼電器同步方式，全通道絕緣輸入 平衡輸入 | ||||
模式輸入端子形狀 | 插拔式端子 | ||||
測量參數 | 溫度、濕度、壓力、流量、重力、熱流、風力等 | ||||
測量范圍 | 電壓 | 電壓：0.00001V~2V、100V~1000V、 | |||
熱電阻 | 種類：PT100 PT200 PT200 PT1000 | ||||
熱電偶 | 種類：K、J、E、T、R、S、B、N、 | ||||
電流 | 電流：0.000001A~1.000000A 最高分辨率1μA | ||||
數字過濾器 | Off、2、5、10、20、40 (平滑濾波） | ||||
采樣速率 | 1ms -1h | ||||
A/D轉換器 | 方式：ΔΣ方式，24 Bit (有效分解能力：±范圍內約1/40000) | ||||
測量精度 | |||||
溫度、電壓、電流
| 種類 | 測量溫度范圍（TS:測量溫度） | 測量準確度 | ||
R | 0≤TS≤100℃ | ±5.2℃ | |||
100<TS≤300℃ | ±3.0℃ | ||||
300<TS≤1600℃ | ±(0.05% of rdg.+2.0℃) | ||||
S | 0≤TS≤100℃ | ±5.2℃ | |||
100<TS≤300℃ | ±3.0℃ | ||||
300<TS≤1760℃ | ±(0.05% of rdg.+2.0℃) | ||||
B | 400≤TS≤600℃ | ±3.5℃ | |||
600<TS≤1820℃ | ±(0.05% of rdg.+2.0℃) | ||||
K | －200<TS≤0℃ | ±(0.05% of rdg.+2.0℃) | |||
0℃<TS≤1370℃ | ±0.5% of rdg.+1.0℃) | ||||
E
| －200≤TS≤-100℃ | ±0.05% of rdg.+2.0℃) | |||
－100<TS≤800℃ | ±(0.05% of rdg.+1.0℃) | ||||
T | －200≤TS≤-100℃ | ±(0.5% of rdg.+1.5℃) | |||
－100<TS≤400℃ | ±(0.1% of rdg.+0.5℃) | ||||
J | －200≤TS≤-100℃ | ±2.7℃ | |||
－100<TS≤100℃ | ±1.7℃ | ||||
100<TS≤1100℃ | ±(0.05% of rdg.+1.0℃) | ||||
N
| －200≤TS<0℃ | ±(0.1%of rdg.+2.0℃) | |||
0≤TS≤1300℃ | ±(0.1% of rdg.+1.0℃) | ||||
標準接點補償準確度 | ±0.5℃ | ||||
PT100 | -100<TS≤100℃ | ±0.2℃ | |||
PT1000 | -100<TS≤100℃ | ±0.15℃ | |||
電流 | 0.000001A~1.000000A | ±0.1% | |||
電壓 | 0.00001V~2V、100V~1000V | ±0.01% | |||
最大輸入電壓 | 輸入端子＋／－之間 | -100V ~ 100V: p-p | |||
通道間（1-1/(-1) | 60Vp-p | ||||
輸入端子／GND之間 | 60 Vp-p | ||||
最大電壓 （耐電壓） | 通道間 | 350Vp-p(1分鐘內） | |||
輸入端子／GND之間 | 350Vp-p(1分鐘內） | ||||
報警輸出 | 數量： | 12種報警（A,B,C,D） | |||
輸出電平： | 0-12V | ||||
觸發: | 5種 | 上升沿，下降沿，上升或下降沿，高電平，低電平 | |||
內部存儲 | 1TB內置固態硬盤 | ||||
USB接口 | 4個 | ||||
以太網: | RJ45的雙絞線 | ||||
Wifi: | 內置Wifi模塊 可接JINKO云平臺 | ||||
顯示 | 10寸TFTLCD觸摸屏，背光，1024*600 | ||||
電源 | 最大10V/4A，帶主適配器（100/240VAC） | ||||
電池 | 出廠選配，不可拆卸，鋰電池 | ||||
電池待機 | 待機模式15小時，非待機模式10小時 | ||||
工作溫度 | 0 °C -40°C，80% RH(無冷凝) | ||||
存儲溫度 | -20°C - 60°C | ||||
尺寸 | 210*295*105mm | ||||
重量 | 2.5kg | ||||
安全 | CAT I 100V,符合IEC61010-1 | ||||
配件 | 100/240V主適配器，說明書（CDROM）,1個25芯的公頭 連接器，stylus,抹布，螺絲刀 | ||||
保修期 | 2年 | ||||

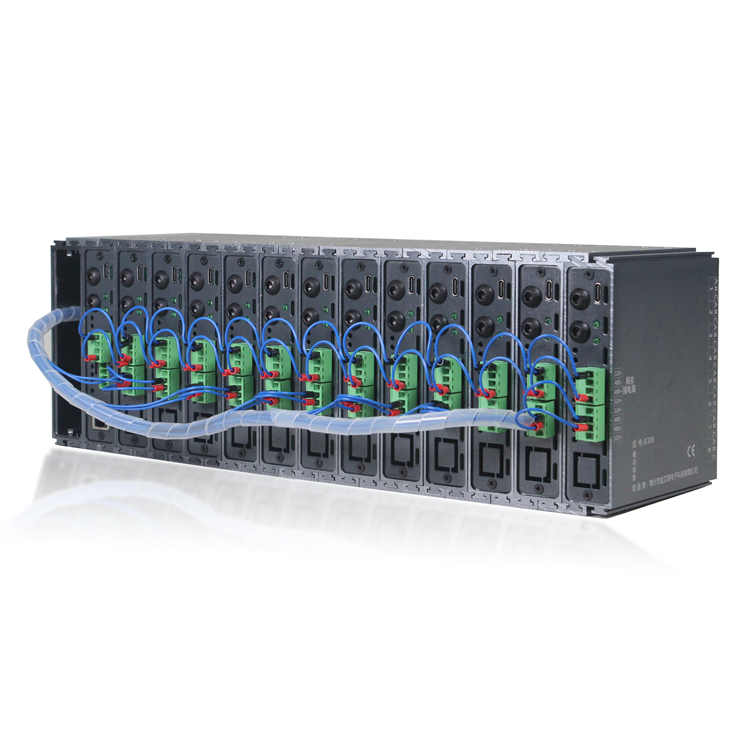

JK208P采集模組分主機網關JK208P和數據采集模組成， JK208P采集模塊采用24位高精度AD采樣芯片，精度可達到萬分之五，差分隔離技術，
讓采樣更穩定，更精準。通道類型支持熱電阻信號、熱電偶信號、電流信號、電壓信號任意切換。通道個數自由組合，最大支持256通道同時采集。
JK208 技術參數 | |
采樣分辨率 | 32位 |
系統通道 | 最多800路 |
模塊通道 | 獨立采樣8路 |
采樣速度 | 電壓、電流、溫度： 1ms （同步） 定制可達20kHz |
輸入信號 （不同采樣模塊） | 熱電偶：K,E,R,B,N,T,E,J,S 電壓：0.01mV~100V、100V~1000V、 電流：0.01mA~20mA |
通信方式 | USB、以太網、RS485 (可選）、CAN |
測量精度 | ±0.2%F.S |
采樣周期 | 1ms-2s自主設定 |
隔離電壓 | 最大承受電壓2000Vdc |
記錄模式 | PC軟件記錄 |
電源 | 12V/DC |
功耗 | 小于1.2W |
模擬帶寬 | 1MHz（-3dB） |
重量 | 0.185Kg |
機體材質 | 氧化鋁合金 |
外形尺寸 | 110mm *118mm*26mm(長*寬*高) |
工作溫度 | -10°C~+70C |
工作濕度 | 5~95%無結露 |
應用領域：JK208P采集模組廣泛用于工業自動化設備，及精密自動化系統中采集相關數據。
產品型號 | 型號說明 | 備注 | |
JK208P-V電壓模塊 | RS485通訊 | 標配 RS485 TYPE-C 接口 | |
JK208P-T溫度模塊 | RS485通訊 | ||
JK208采集模塊與集中網關通訊方式可選 RS485 JK208P數據集中網關與PC端通訊方式可選 LAN、USB、CAN | |||
產品型號 | 規格參數 |
通信接口特性
| (1) RS-485接口 RS-485(2線)雙口并聯 通訊參數:9600bps 8,N,1 可達通信距離：1.2公里 通訊協議：MODBuS-RTU 和 JKBUS 設備地址范圍：1~255 RS-485通信線上浪涌、靜電（4000V）保護 (2) USB接口（金屬外殼標配） 標準TPYE-C接口，可用于通訊、參數配置、設備供電 通訊協議：Modbus RTU協議 |
數據采樣口特性 | 通道數: 8路差分 AD等級：24位高精度專用IC 采樣模式：同步采樣 采樣速率：1000HZ 通道間隔離電壓：2000V AC/DC 與供電電源隔離電壓：1500V DC 故障與過壓保護：承受電壓±15V 輸入阻抗：大于2M（電壓型） 小于50Ω（電流型） 溫漂：±25PPM/℃ 年漂：±100ppm/Y 靜電防護：2000V |
電源特性 | 電源：直流＋9V~＋12Vdc（端子）、+5V（USB） 功耗：0.15W 電源反向保護、錯接保護 |
環境特性 | 工作環境：-20℃～70℃ 0～95%RH無結露 儲存環境：－25℃～85℃ 0～90%RH無結露 |
機械特性 | 殼體材料：ABS/鋁型材 外殼顏色：暗灰色/錆色 尺寸：110*118*25mm 嵌殼體安裝方式：嵌入式/國標C45導軌安裝 防護等級：IP40 防火等級：UL94 |
認證資料 | 通過CE、ROSH認證 |
輸入類型 | 測量范圍 | 測量精度 | ||
測 量 范 圍
| 0-1V | 0.001V ~ 1.000V | 0.05%±0.01%F.S | |
0-10V | 1.0000V ~ 5.0000V | 0.05%±0.01%F.S | ||
0-1000V | 1.000V~1000.00V | 0.1%±0.01%F.S | ||
4-20mA | -24mA~24mA | 0.05%F.S ±2字 | 定制電流可達10A | |
K | -60℃至+1372℃ | 0.05%F.S ±0.5℃ | ||
J | -200℃至+1200℃ | 0.05%F.S ±0.5℃ | ||
E | -200℃至+1000℃ | 0.05%F.S ±0.5℃ | ||
T | -200℃至+400℃ | 0.1%F.S ±0.5℃ | ||
N | -200℃至+1300℃ | 0.05%F.S ±0.5℃ | ||
R | +300℃至+1768℃ 0℃至+300℃ | 0.1%F.S ±0.8℃ 0.5%F.S ±1.6℃ | ||
S | +300℃至+1768℃ 0℃至+300℃ | 0.1%F.S ±0.9℃ 0.5%F.S ±1.6℃ | ||
B | +600℃至+1820℃ +400℃至+600℃ | 0.1%F.S ±1.0℃ 1%F.S ±1.7℃ | ||
Pt100 | -200℃至+800℃ | 0.05%F.S ±0.2℃ | ||
Pt1000 | -200℃至+800℃ | 0.05%F.S ±0.2℃ | ||
附注：當測量熱電偶或者熱電阻時，還需加上各類傳感器誤差。
預熱時間 | 30分以上 |
周圍使用溫度 | -20℃至+70℃ |
周圍使用溫度 | 0至95%RH（沒有結露） |
