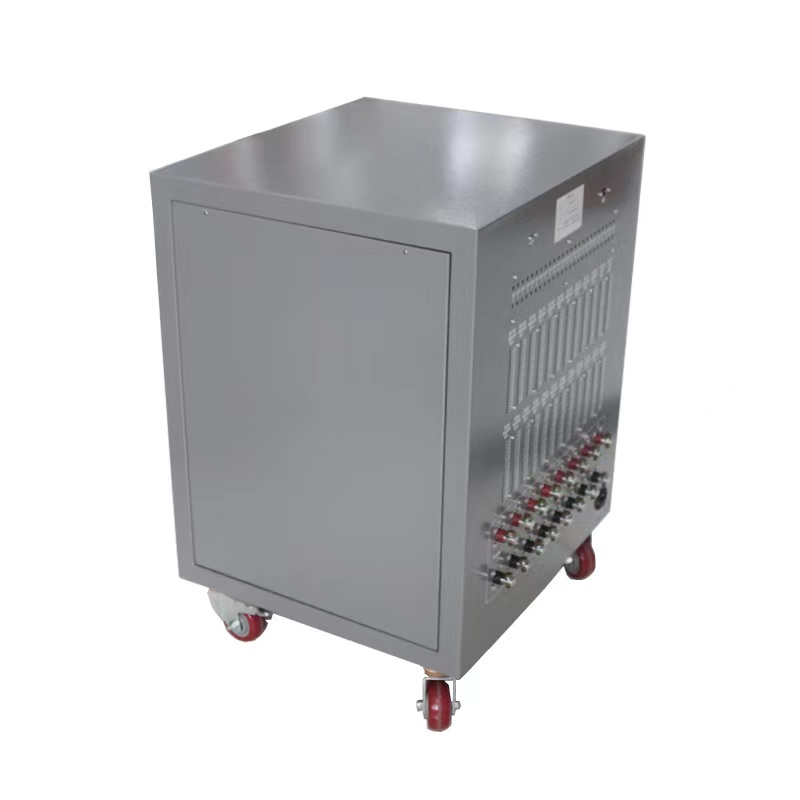

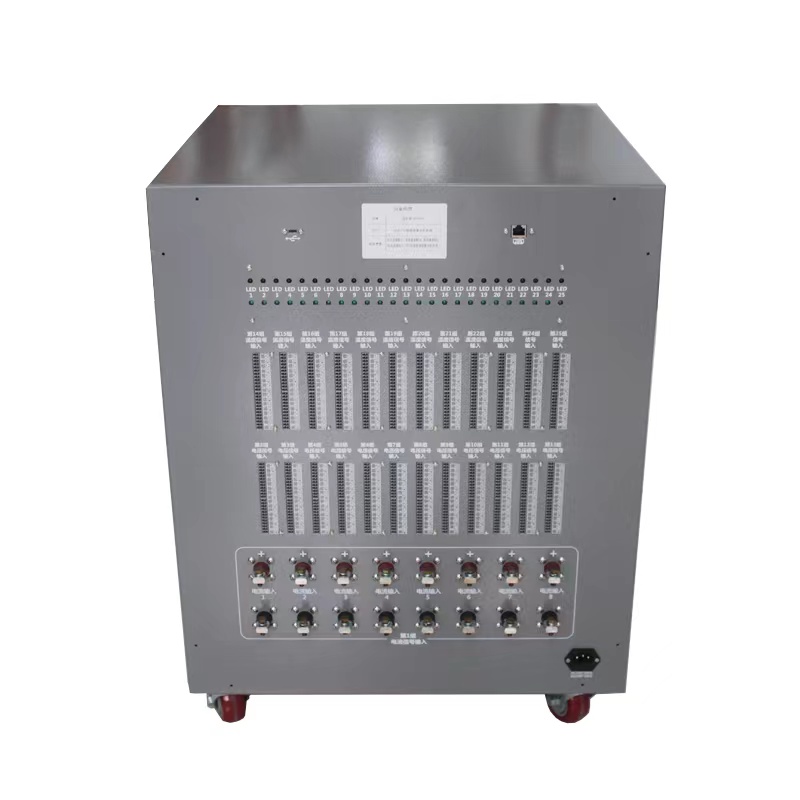

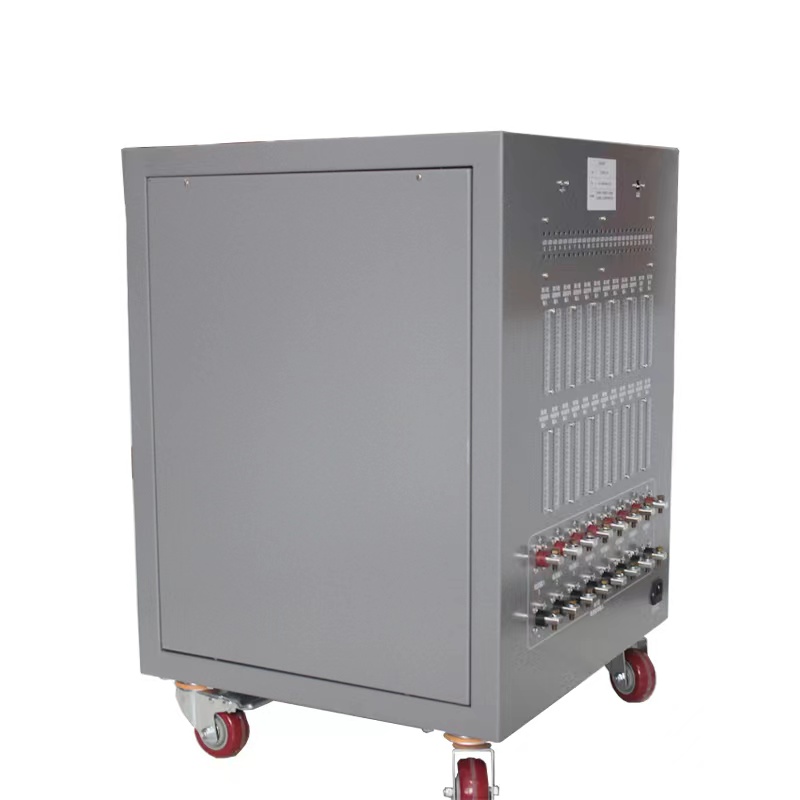

JK2800柜式數據采集系統采用24位高精度AD采樣芯片，精度可達到萬分之五，差分隔離技術，讓采樣更穩定，更精準。通道類型支持熱電阻信號、熱電偶信號、電流信號、電壓信號任意切換。通道個數自由組合，最大支持320通道同時采集。
應用領域：JK2800柜式數據采集系統廣泛用于工業自動化設備，及精密自動化系統，新能源行業中采集相關數據。
JK2800 柜式數據采集系統 | |
有效分辨率 | 16位 |
系統通道 | 最多320路 |
模塊通道 | 獨立配置8路 |
輸入信號 | 熱電偶：K,E,R,B,N,T,E,J,S 熱電阻：Pt100 電 流：0.01mA~20mA 電 壓：0.001V~99.999V |
測量精度 | ±0.2%F.S 電流精度取決于電流變送器 |
零漂移 | ±3uV/°C |
采樣周期 | 1-19999s自主設定 |
隔離電壓 | 測溫最大承受電壓300Vdc |
滿量程漂移 | ±25ppm/°C;92dB (最小CMR@50/60Hz) |
記錄模式 | PC軟件記錄 |
波特率 | 1200,2400,4800,9600,38400,57600,1 15200bps |
通訊方式 | 主機對外通訊：以太網口 USB |
記錄模式 | PC軟件記錄 |
電源 | AC220V |
功耗 | 小于1.2W |
重量 | 18.5 Kg |
機體材質 | 鐵 |
外形尺寸 | 550mm *650mm*500mm(寬*高*深) |
工作溫度 | -10°C~+70C |
工作濕度 | 5~95%無結露 |
產品型號 | 規格參數 |
通信接口特性
| 通訊參數:9600bps 8,N,1 可達通信距離：1.2公里 通訊協議： JKBUS RJ45接口 標配 標準TPYE-C接口，可用于通訊、參數配置 |
數據采樣口特性 | 通道數:最多320路 采樣模式：輪巡式獨立采樣 采樣速率：100HZ 通道間隔離電壓：400V AC/DC 與供電電源隔離電壓：1500V DC |
環境特性 | 工作環境：-20℃～70℃ 0～95%RH無結露 儲存環境：－25℃～85℃ 0～90%RH無結露 |
輸入類型 | 測量范圍 | 測量精度 | 示值 | |
測 量 范 圍
| 0-1V | 0.001V~ 1.000V | 0.01%F.S ±2字 | |
0-100V | 1.000V~100.000V | 0.05%F.S ±2字 | ||
4-20mA | -24mA~24mA | 0.05%F.S ±2字 | ||
K | -60℃至+1372℃ | 0.05%F.S ±0.5℃ | ||
J | -200℃至+1200℃ | 0.05%F.S ±0.5℃ | ||
E | -200℃至+1000℃ | 0.05%F.S ±0.5℃ | ||
T | -200℃至+400℃ | 0.1%F.S ±0.5℃ | ||
N | -200℃至+1300℃ | 0.05%F.S ±0.5℃ | ||
R | +300℃至+1768℃ 0℃至+300℃ | 0.1%F.S ±0.8℃ 0.5%F.S ±1.6℃ | ||
S | +300℃至+1768℃ 0℃至+300℃ | 0.1%F.S ±0.9℃ 0.5%F.S ±1.6℃ | ||
B | +600℃至+1820℃ +400℃至+600℃ | 0.1%F.S ±1.0℃ 1%F.S ±1.7℃ | ||
Pt100 | -200℃至+800℃ | 0.05%F.S ±0.2℃ | ||
Pt1000 | -200℃至+800℃ | 0.05%F.S ±0.2℃ | ||
附注：當測量熱電偶或者熱電阻時，還需加上各類傳感器誤差。
