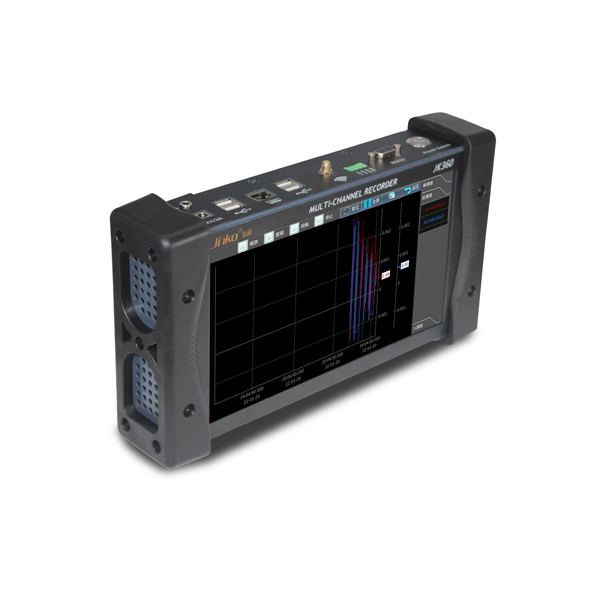

性能特點
? 最多96模擬通道采集
? 每個通道最高1ms取樣速度
? 1kHz帶寬
? 1TB內置固態硬盤
? 內置電池? 通用輸入:電壓，熱電偶，PT100-1000，電流(需選裝適配器)，電阻
? 電壓:0.001mV~100V(直接輸入土100V)
? 溫度:熱電偶(所有類型)，Pt100/Pt1000
(3線或4線)
? 5種報警(輸出)
? 4種邏輯功能輸入，帶計數器和頻率計功能
? 16-bit分辨率

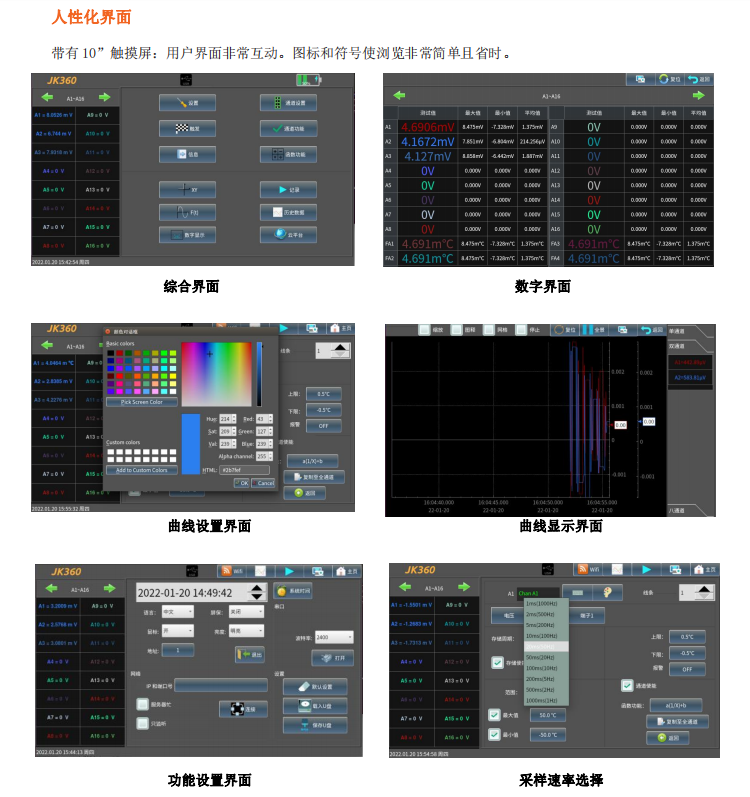

? 10TFT全景觸摸屏
? 豐富的通訊接口:USB，以太網，串口WiFi
? 鋰電池: 8h待機
? JK Lab軟件(免授權)
? 安全標準:IEC61010CATI100V
功能 | JK360-24 | JK360-48 | JK360-72 | JK360-96 |
模擬通道 | 24CH(二線制） 12CH(三線制四線制） | 48CH ( 二線制 ） 24CH ( 三四線制 ） | 72CH(二線制） 36CH(三四線制） | 96CH(二線制） 48CH(三四線制） |
邏輯通道（12通道） | 選配 | 選配 | 選配 | 無 |
輸出功能（12通道） | 選配 | 選配 | 選配 | 無 |
單相電機與三相系統的功率分析 | 選配 | 選配 | 選配 | 無 |
JK360 模擬輸入部分規格 | |||||
項目 | 內容 | ||||
輸入方式 | 光電繼電器掃描方式，全通道絕緣輸入 平衡輸入 | ||||
模式輸入端子形狀 | 插拔式端子 | ||||
測量參數 | 溫度、濕度、壓力、流量、重力、熱流、風力等 | ||||
測量范圍 | 電壓 | 0.001mv ~100.00V F.S.最高分辨率1μV | |||
熱電阻 | 種類：PT100 PT1000 | ||||
熱電偶 | 種類：K、J、E、T、R、S、B、N、 | ||||
電流 | 0.001mA - 20mA 最高分辨率1μA | ||||
電阻 | 0.0001Ω~99.99MΩ | ||||
邏輯功能 輸入 | 通道數量： 12 最大允許電壓： 24V Cat I 采樣率： 最大1ms 脈沖計數/頻率測試： 0-500k | ||||
數字過濾器 | Off、2、5、10、20、40 (平滑濾波） | ||||
采樣速率 | 1ms -1h 1ms to 20mn V ＞50mV 2ms to 20mn V ≤50mV, 熱電偶 & Pt100-Pt1000 | ||||
A/D轉換器 | 方式：ΔΣ方式，24 Bit (有效分解能力：±范圍內約1/40000) | ||||
測量精度 | 電壓 | ±0.1% of F.S.(滿量程） | |||
溫度 （熱電偶） | 種類 | 測量溫度范圍（TS:測量溫度） | 測量準確度 | ||
R | 0≤TS≤100℃ | ±5.2℃ | |||
100<TS≤300℃ | ±3.0℃ | ||||
300<TS≤1600℃ | ±(0.05% of rdg.+2.0℃) | ||||
S | 0≤TS≤100℃ | ±5.2℃ | |||
100<TS≤300℃ | ±3.0℃ | ||||
300<TS≤1760℃ | ±(0.05% of rdg.+2.0℃) | ||||
B | 400≤TS≤600℃ | ±3.5℃ | |||
600<TS≤1820℃ | ±(0.05% of rdg.+2.0℃) | ||||
K | －200<TS≤0℃ | ±(0.05% of rdg.+2.0℃) | |||
0℃<TS≤1370℃ | ±0.5% of rdg.+1.0℃) | ||||
E
| －200≤TS≤-100℃ | ±0.05% of rdg.+2.0℃) | |||
－100<TS≤800℃ | ±(0.05% of rdg.+1.0℃) | ||||
T | －200≤TS≤-100℃ | ±(0.5% of rdg.+1.5℃) | |||
－100<TS≤400℃ | ±(0.1% of rdg.+0.5℃) | ||||
J | －200≤TS≤-100℃ | ±2.7℃ | |||
－100<TS≤100℃ | ±1.7℃ | ||||
100<TS≤1100℃ | ±(0.05% of rdg.+1.0℃) | ||||
N
| －200≤TS<0℃ | ±(0.1%of rdg.+2.0℃) | |||
0≤TS≤1300℃ | ±(0.1% of rdg.+1.0℃) | ||||
標準接點補償準確度 | ±0.5℃ | ||||
PT100 | -100<TS≤100℃ | ±0.2℃ | |||
PT1000 | -100<TS≤100℃ | ±0.15℃ | |||
電流 | 0.001mA- 20.0mA | ±0.1% | |||
最大輸入電壓 | 輸入端子＋／－之間 | -100V ~ 100V: p-p | |||
通道間（1-1/(-1) | 60Vp-p | ||||
輸入端子／GND之間 | 60 Vp-p | ||||
最大電壓 （耐電壓） | 通道間 | 350Vp-p(1分鐘內） | |||
輸入端子／GND之間 | 350Vp-p(1分鐘內） | ||||
報警輸出 | 數量： | 12種報警（A,B,C,D） | |||
輸出電平： | 0-12V | ||||
觸發: | 5種 | 上升沿，下降沿，上升或下降沿，高電平，低電平 | |||
內部存儲 | 1TB內置固態硬盤 | ||||
USB接口 | 4個 | ||||
以太網: | RJ45的雙絞線 | ||||
Wifi: | 內置Wifi模塊 可接JINKO云平臺 | ||||
顯示 | 10寸TFTLCD觸摸屏，背光，1024*600 | ||||
電源 | 最大10V/4A，帶主適配器（100/240VAC） | ||||
電池 | 出廠選配，不可拆卸，鋰電池 | ||||
電池待機 | 待機模式15小時，非待機模式10小時 | ||||
工作溫度 | 0 °C -40°C，80% RH(無冷凝) | ||||
存儲溫度 | -20°C - 60°C | ||||
尺寸 | 寬300mm*高170mm*深70mm | ||||
重量 | 2.5kg | ||||
安全 | CAT I 100V,符合IEC61010-1 | ||||
配件 | 100/240V主適配器，說明書（CDROM）,1個25芯的公頭 連接器，stylus,抹布，螺絲刀 | ||||
保修期 | 2年 | ||||
■ 核電廠和熱電廠應用描述:
? 檢查發電廠中傳感器、開關和其他信號的輸出。
? 長時間獲取信號，發現輸入故障的原因。安全的記錄數據同時可打印和1TB硬盤上
? 輸入: 4個模擬通道和2個PT100溫度傳感器
? 主要優點:方便使用，速度快，內置存儲。
■ 航空發動機試驗應用描述:
目標: 他們需要獲得壓力、轉速和溫度。這些參數必須在發動機的不同位置進行測量。
輸入:
? 通道1-使用壓力傳感器測試壓力
? 通道2-使用接近傳感器測試轉速
? 通道3-熱電偶測試溫度
? 通道4-電壓或電流取決于測試條件
主要優點: 易于使用（界面友好），手持且?guī)щ姵兀环奖銛y帶到現場。
■ 航空-起落液壓裝置試驗
應用描述: 研發部起落架液壓性能測試,試驗在樣機上進行，也在模擬條件下進行。
目標: 獲取從控制裝置到起落架的電壓、液壓裝置上的壓力、車輪著陸的位移和轉速。
輸入:
? 通道1-來自控制部分的電壓。
? 通道2-以巴為單位的壓力水平-使用合適的壓力傳感器測量。
? 通道3-起落架的移動或位移。
? 通道4-轉速或溫度。
主要優點: 易于使用（界面友好），手持且?guī)щ姵?；方便攜帶到現場使用(相比示波器)x-y模式下“力與載荷”的計算。
■ 無人駕駛飛行器試驗, 導彈.導彈子系統的試驗
應用描述: 制造無人機和導彈用于防御的組織希望測試來自不同傳感器/加速度計/壓力傳感器/熱電偶等的各種參數，
如振動、沖擊、壓力、溫度、電壓等。用戶需要測試其研發部門子系統的行為。試驗在樣機上進行，也在模擬條件下進行。
目標:采集各種參數，如壓力、振動、轉速、溫度、電壓等。這些參數必須在子系統的不同位置進行測量。
輸入: 許多類型的傳感器/執行器等用于記錄器發送信號/輸入。
主要優點:
? 易于使用（界面友好），在線打印。
? 360記錄器具有1 mV滿刻度靈敏度和25 M歐姆輸入阻抗, 不需要任何額外的信號放大器來放大傳感器的信號
■ 直升機.旋翼發動機試驗.旋翼研究與設計
應用描述: 用戶需要在其研發部門測試轉子電機的性能。試驗在樣機上進行，也在模擬條件下進行。
目標: 采集各種參數，如壓力、振動、轉速、溫度、電壓等。這些參數必須在轉子的不同位置進行測量。
輸入:許多類型的傳感器/執行器等用于向記錄器發送信號/輸入
主要優點:
? 易于使用（界面友好），在線打印。
? JK360記錄器具有1 mV滿刻度靈敏度和25 M歐姆輸入阻抗，不需要任何額外的信號放大器來放大傳感器/執行器輸出的輸入信號，這符合用戶需求。
? 此外，圖表速度為200毫米/秒-非常快。
■ 汽車設備廠汽車傳感器的驗證
應用描述: 汽車傳感器發送和脈寬調制總線的傳感器測試與分析。
目標:控制并記錄傳感器總線信息。
輸入:
? 36個模擬通道，0-10 A。
? 12個發送通道
? 20個PWM通道
主要優點:
? 易于與特定軟件一起使用。
? 觸發器上的重新啟用功能。
■ 監控汽車傳感器
應用描述: 汽油機控制單元長期試驗溫度及部分輸出的數據采集系統。
目標: 實時顯示數據采集（數字模式）。
輸入: 12個通用通道和12個多路復用通道。
主要優點: 易于使用，顯示、存儲通道數量多。
■ 監測電壓和電流
應用描述: 監測工業低壓開關柜試驗用母線中的低電壓、高電流的一種數據采集系統。
目標:電壓、電流和一些溫度的采集。使用360能夠?qū)囟葴y(cè)量與功率分析記錄結合起來。
輸入: 6個通用信道和12個多路復用
主要優點: 易于使用，速度記憶和功率分析
■ 工業控制和驅動
應用描述: 在振動測試期間，JK360同時監控3個繼電器的打開或關閉，并記錄振動頻率。
目標: 電壓高低電平（0–10V）、頻率（1KHz）的采集。數據采集記錄器允許使用各種觸發器進行非常長的存儲，并結合各種措施。
輸入: 12個通用通道
主要優點:易于使用，數據存儲時間很長，并配置了預觸發。
