產品簡介:

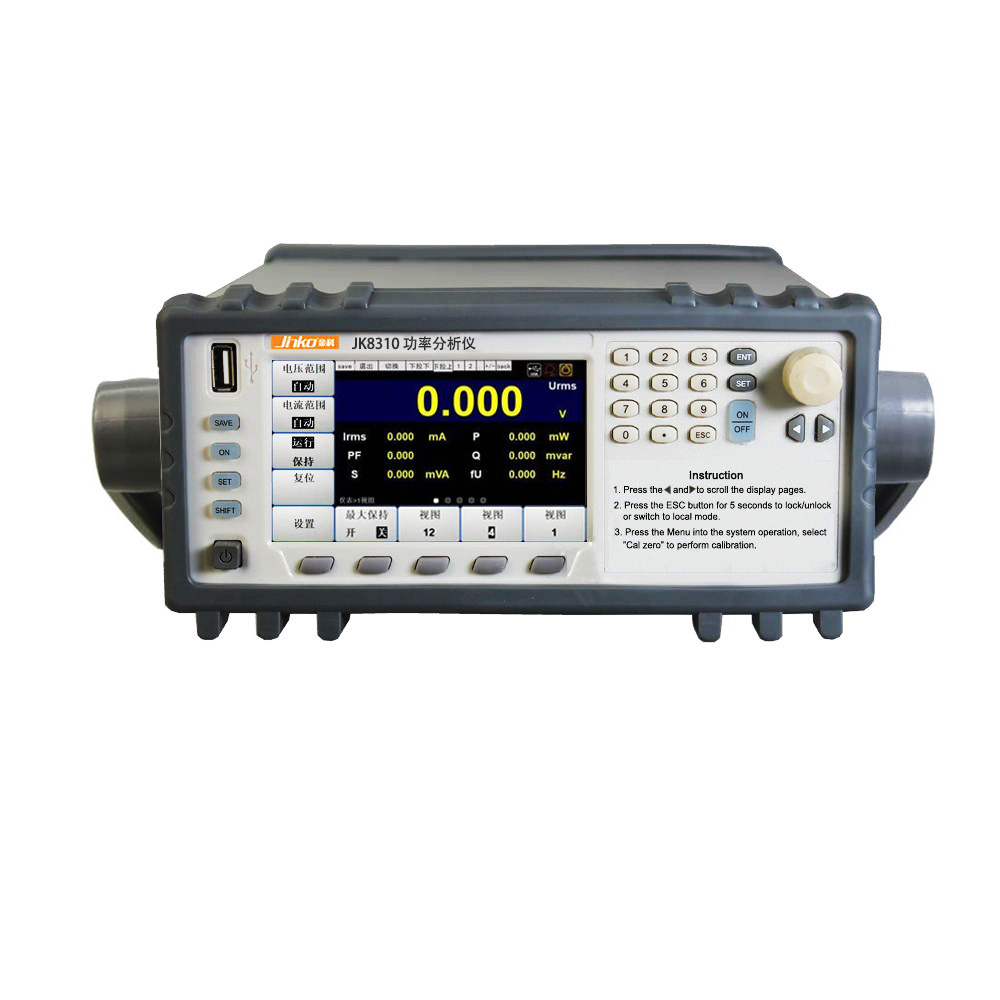

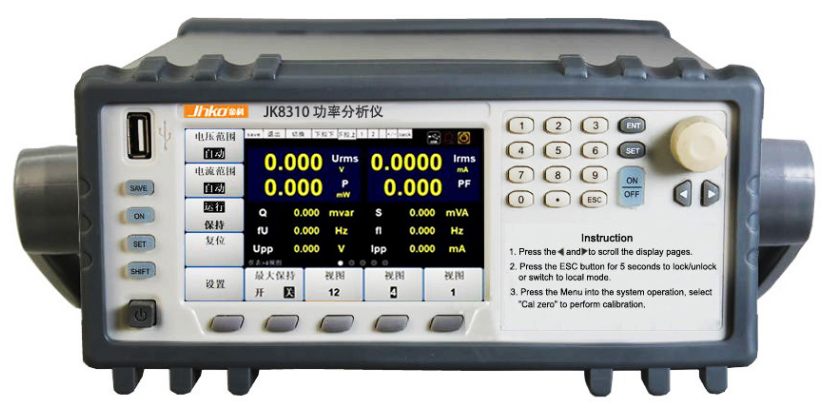

JK8310功率分析計是一種基礎的電參數測量?jī)x器，主要用于光伏、家電、電源、電機等行業的產線測試環節，具有高精度、易集成、高性價比的產品特性。示波功能可以讓用戶在測試家用電器性能時，直接觀察電壓、電流和功率趨勢顯示中的波動，并可設置顯示趨勢、波形、數值，柱狀圖。并通過外圍USB存儲接口，直接抓取波形和記錄數值，無需再外接示波器?？蓪?shí)現高速機動態范圍更寬廣的諧波測量。在諧波模式下實現電壓、電流及各次諧波的有功功率，無功功率，相位和總諧波失真因數（THD）的測試。此外可進行多諧波測量，最高可量測基頻的50次諧波。 儀器具有0.1％的電壓、電流精度與1MHz高帶寬。最低可測至50μA，在家電行業待機功耗測試等場景中提供卓越的測試能力。適用于對1000V電壓和10mA-50A電流的直接測量，如電源行業、電機行業等。
性能特點:
? 4.3英寸彩色液晶顯示屏(TFT)
? 最大輸入范圍：1000Vrms/50Arms
? 諧波成分
? 電壓電流量測精度高達0.1％
? 可同時測量電壓，電流，功率和諧波等參數
? 具有諧波量測功能，最大到50次的頻率量測功能
? 豐富強大的積分功能，計算買/賣電能
? 提供USB外圍設備接口，用戶可將數據保存到外部?jī)?chǔ)存介質
? 內置USB,GPIB,RS232和以太網通信接口
技術參數：
型號 | JK8310 | JK8310H | JK8323 |
輸入通道 | 單通道 | 單通道 | 三通道 |
基本精度 | 0.1%讀數+0.05%量程 | ||
輸入帶寬 | DC,0.1Hz-300kHz | DC,0.1Hz-300kHz | DC,0.1Hz-100kHz |
采樣率 | 1MHz/s | 1MHz/s | 200KS/s |
數據更新周期 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自動 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自動 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自動 |
諧波分析次數 | 1-50次 | 1-50次 | 1-50次 |
電壓量程 | 15V,30V,60V,150V, 300V,600V | 15V,30V,60V,150V, 300V,600V,1000V | 15V,30V,60V,150V, 300V,600V |
電流量程
| 5mA,10mA,20mA, 50mA,100mA,200mA, 0.5A,1A,2A, 5A,10A,20A | 1A,2A,5A, 10A,20A,50A
| 0.5A,1A,2A, 5A,10A,20A |
外部傳感器輸入 | 50mV,100mV,200mV, 500mV,1V,2V, 2.5V,5V,10V | 100mV,200mV,400mV, 1V,2V,5V,10V | 50mV,100mV,200mV, 500mV,1V,2V, 2.5V,5V,10V |
通信接口 | LAN, RS-232,U SB-Host, USB Device | ||
線路濾波器 | 支持OFF/ON，截止頻率500Hz-200KHz可調 | 支持OFF/ON，截止頻率500Hz-200KHz可調 | 支持OFF/ON，截止頻率5.5kHz |
頻率濾波器 | 500Hz | 500Hz | 500Hz |
工作環境
| 全精度 5℃ ~40℃，20% R.H.~80%R.H.，無結露 | 全精度 5℃ ~40℃，20% R.H.~80%R.H.，無結露 | 全精度 5℃ ~40℃，20% R.H.~80%R.H.，無結露 |
存儲溫度 | -25℃ ~60℃，20% R.H.~80%R.H.，無結露 | -25℃ ~60℃，20% R.H.~80%R.H.，無結露 | -25℃ ~60℃，20% R.H.~80%R.H.，無結露 |
最大功耗 | 70VA | 70VA | 70VA |
額定電源頻率 | 50/60Hz | 50/60Hz | 50/60Hz |
預熱時間 | ≥ 30 分鐘 | ≥ 30 分鐘 | ≥ 30 分鐘 |
A/D轉換器
| 電壓與電流同時轉換，分辨率：16位，最大轉換率：1μs | 電壓與電流同時轉換，分辨率：16位，最大轉換率：1μs | 電壓與電流同時轉換，分辨率：16位，最大轉換率：2μs |
高精度電流互感器
型 號 | JA60 | JA200 | JA400 | JA700 | JA1000 | ||||||
最大測量連續直流電流 IPN DC | 60A | 200A | 400A | 700A | 1000A | ||||||
最大測量連續有效值電流 IPN | 42A | 141A | 282A | 495A | 707A | ||||||
測量電流范圍 IPM | ±60A | ±200A | ±400A | ±700A | ±1000A | ||||||
電流傳輸比 KN | 1:600 | 1:1000 | 1:2000 | 1:1750 | 1:1000 | ||||||
輸出電流 IS | ±100mA | ±200mA | ±200mA | ±400mA | ±1000mA | ||||||
精度(DC,50/60Hz 正弦波) | ≤±(讀數的 0.03%+30uA) | ||||||||||
帶寬(±3dB) BW | 800kHz | 500kHz | 100kHz | 100kHz | 500kHz | ||||||
負載電阻 RM（在整個測量 電流，溫度，工作電壓范圍內） | RM min | RM max | RM min | RM max | RM min | RM max | RM min | RM max | RM min | RM max | |
0 | 60Ω | 0 | 30Ω | 0 | 2.5Ω | 0 | 2.5Ω | 0 | 3Ω | ||
參考圖 1 | 參考圖 2 | 參考圖 3 | 參考圖 4 | 參考圖 5 | |||||||
最大過載能力＠單個脈沖 100ms | ±300A | ±1000A | ±2000A | ±3500A | ±4000A | ||||||
供電電壓 | ±15V(±5%) | ||||||||||
供電電流 | ≤80mA+IS | ||||||||||
額定工作電壓 RMS (IEC61010-1) | Basic insulation | 2000V | 2000V | 2000V | 1600V | 300V | |||||
Beinforced insulation |
600V |
600V |
600V |
300V |
150V | ||||||
最大測量孔徑 | 26mm | 26mm | 26mm | 30mm | 30mm | ||||||
二次接口 | D-Sub-9Pin | ||||||||||
固定螺絲和緊固扭矩 | M4 不銹鋼螺絲*4；2.8Nm M5 不銹鋼螺絲*2；3.7Nm | M5 不銹鋼螺絲*4；3.7Nm M6 不銹鋼螺絲*2；4.4Nm | |||||||||
電機行業： 工業電機和旋轉機械的耐久性測試和效率測量
JK8310系列功率計可對電流積分（Ah）和功率積分（Wh）執行長達1 萬小時（約1 年）的可靠測量。
JK8310系列具有500kHz 的測量帶寬，結合實時采集積分測量原理，能夠準確測量非正弦信號的功率參數。
標配USB-Host 接口，支持USB 存儲，長時間記錄電機、空調、機床等功率數據，并可將數據導入PC 端軟件進行研究分析。
光伏行業：光伏逆變器出廠測試
在光伏逆變器的生產測試中，需要對逆變器輸入輸出端進行基礎的電參數測試。相對研發測試階段，更注重測試穩定性與成本因素。我們專項推出了JK8310功率計，使之功能完美契合光伏行業當下與未來的測試需求，在對測試體驗毫不妥協的前提下，大幅節省設備成本。
太陽能發電功率調節裝置的效率測量
用于太陽能發電功率調節裝置的效率測量極高角精度，精確測量變壓器空負載損耗太陽能發電功率調節裝置的效率是制造商最為關注的一項參數指標，通常需要使用功率計長時間監測功率調節裝置的效率。功率調節裝置一般是單相直流輸入、三相交流輸出，若采用常規測量方案則需要4 通道功率輸入才能同時測量其輸入輸出功率和效率。
JK8313功率計支持兩( 瓦特) 表法功率測量，可使用兩通道功率輸入來測量太陽能發電功率調節裝置的三相輸出功率，僅用一臺JK8313三相功率計即可同時測量輸入直流和三相輸出功率，并能直接顯示功率調節裝置的效率。
家電行業：變頻家電測量
近期推出的JK8310系列數字功率計具有以下特性：最高采樣率1MHz/s，300KHz帶寬；
標配同步測量諧波（高達50次）與總諧波失真(THD)，符合IEC61000-4-7諧波測量標準；
在積分模式下能夠自動切換量程，支持寬電流: 50μA~20A范圍測量；
功率測量精度高達0.1%；
標配豐富的通信接口，USB Host、USB Device、RS-232及以太網。
1MHz/s采樣率：根據奈奎斯特采樣定律，儀器采樣率要高于輸入信號最高頻率的兩倍。功率計具有1MHz/s的采樣率，能夠測量畸變的波形中豐富的高次諧波。
300KHz帶寬：低帶寬的功率計，信號中的高頻成分被模擬前端電路濾除，從而造成能量丟失。JINKO功率分析儀 300KHz的帶寬完全滿足變頻家電等新技術產品的功耗測量。
